“Duurzame klimatisering met circulaire oplossingen!”

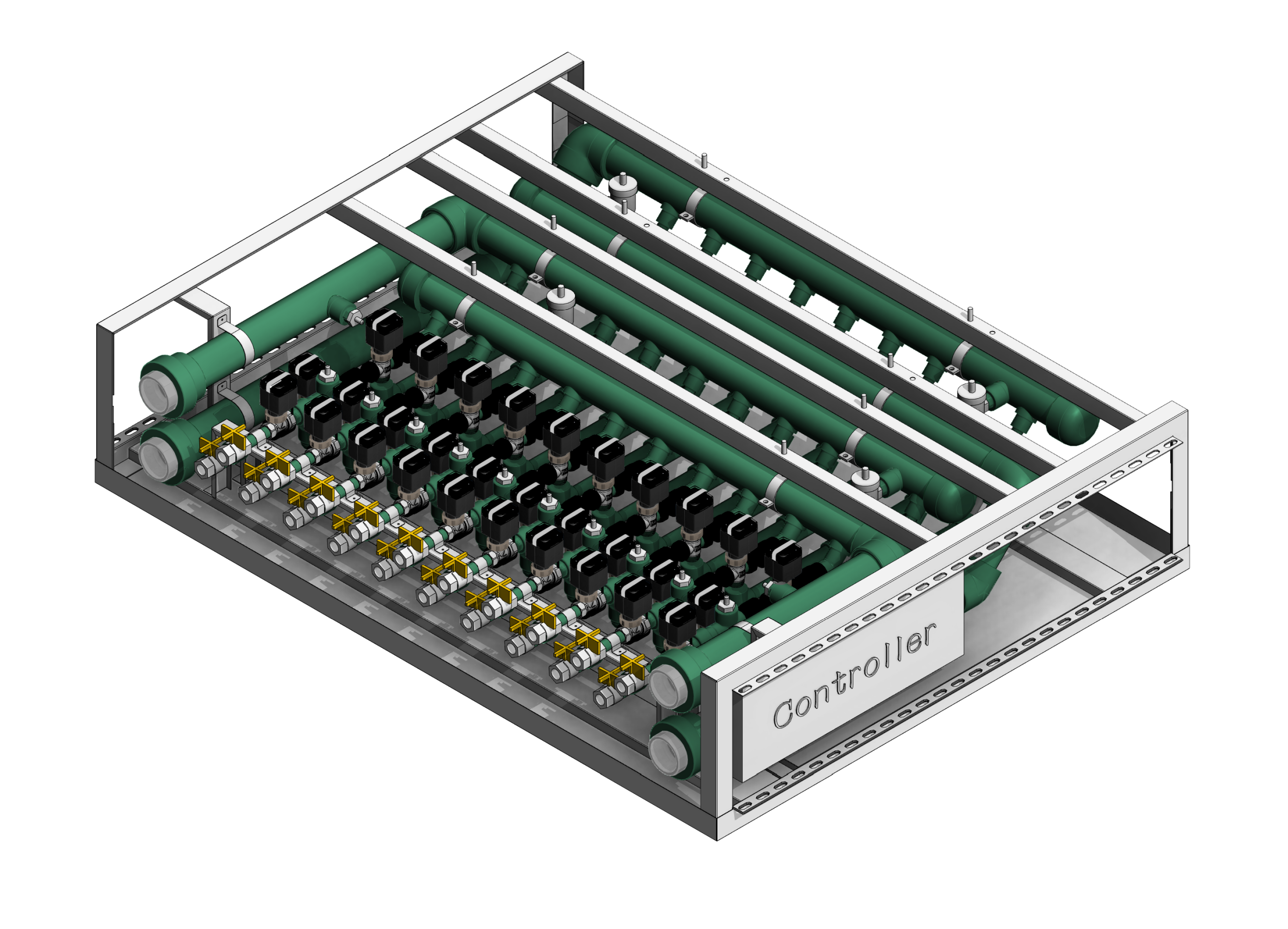

De kern van de unit maakt het verschil t.o.v. de bestaande oplossingen
en geeft het product zijn unieke waarde in de markt.
Belangrijke pijlers
Water als transportmiddel
Door water als transportmiddel te gebruiken sluiten we het gebruik van schadelijke koelmiddelen uit.
Hoog comfort
Het comfort komt voort uit uw vrije keuze om elk warmtesysteem te combineren met ons systeem.
Snelle installatie
We hebben het eenvoudiger dan ooit gemaakt. Breng uw installatie-uren tot een minimum.
Centraal onderhoud
Eén centraal onderhoudspunt met alle bewegende delen in één unit.
100% duurzaam
Het milieu is voor iedereen belangrijk. Daarom hebben we de C3 Unit 100% circulair gemaakt.
Variabel koel- en verwarmingssysteem
Het beste van twee werelden gecombineerd.
Gemakkelijk aan te sluiten en te bedienen
Tijd is kostbaar, dus kozen we voor de makkelijke weg.
Toekomstproof
Zorgen voor een toekomst zonder schadelijke gassen en schaalbare installaties.
Het beste van 2 werelden
Water als energietransportmedium
• De eenvoud van een koelgassysteem
• De duurzaamheid en het comfort van een watersysteem
Compatibel met alle afgiftesystemen
Aansluitmogelijkheden
De C3-unit, het hart van het airconditioningsysteem
1. Klimaat plafond
Een klimaatplafond zorgt door straling voor een prettig en gezond binnenklimaat. Deze waterdispenser koelt of verwarmt de ruimte door de stroom warm of koud water uit het systeem.
2. Klimaatbalk
Het verplaatsen van lucht door een koel- en/of verwarmingsspiraal met water zorgt voor de luchtcirculatie en kamerconditionering.
3. Comfortunit voor verlaagde plafonds
Om de temperatuur snel aan te passen afgestemd op de wensen van de gebruiker is een 2-pijps comfortunit op watersysteem de ideale oplossing.
4. Radiator
Door het grote oppervlak is de radiator geeft warm water uit het verwarmingssysteem af aan de lucht in de kamer. De koeling met een radiator wel beperkt maar niet onmogelijk.
5. Kanaal batterij
Wateraangedreven verwarmings- en koelbatterijen die bedoeld zijn om in ventilatiekanalen te worden geïntegreerd, kunnen dat wel zijn eenvoudig in het systeem te integreren airconditioning C3-eenheid.
6. Luchtverwarming
Met de C3-unit kunt u eenvoudig een wateraangedreven luchtverwarmer bedienen.
7. Ventilator (convector)
Een ventilator (convector) verspreidt warmte of koude lucht door convectie (straling). Dankzij werking van de C3-unit kan een ventilator(spiraal) een kamer veel sneller verwarmen en koelen.
8. Vrijstaande designradiator
Een vrijstaande designradiator is geschikt voor een waterregime van lage temperatuur. De ideale radiator voor gebruik van warmtepompen en de C3 unit. Dit designer kan worden uitgerust met een koelsysteem condensatie en zonder condensatie.
9. Luchtbehandelingsunit
Een luchtbehandelingsunit zorgt voor frisse lucht en voert vervuilde lucht af. Voor een gecontroleerde insufflatie, de batterij koeling of verwarming kan worden aangesloten via unit C3.
10. Vloerverwarming
Vloerverwarming is een efficiënte manier om een gebouw te verwarmen. Dankzij de C3 unit is het mogelijk om in de zomer het gebouw via de vloer te koelen.
Optie: hydraulische kit
• Optie voor combinatie van meerdere regimetemperaturen en afgiftesystemen
• Bypass in koeling en verwarming
• Menginjectieschakeling koeling en verwarming
• Constant OF variabel primair debiet
Optie: sturing
Ruimteregeling als optie
Master stuurbord: te voorzien op één C3 unit per project
• Regelaar
• Voedingen voor C3 unit en hydraulische kit
• KNX module voor inlezen ruimtethermostaten
• Analoge module voor inlezen 4 watertemperaturen
• IP toegang
• Communicatie met slave borden
• Communicatiemodule 4G
Slave stuurbord:
te voorzien op elke andere C3 unit in project
• Connecteert C3 unit met master stuurbord
• KNX module voor inlezen van ruimtethermostaten
• Analoge module voor inlezen 4 watertemperaturen
Bouwgroottes – dn15 (low flow)
8 aansluitingen
• B 1164 mm – L 1150 mm – H 300 mm
• Debiet per box: 5000 l/h – per kring: 625 l/h
• Vermogen per box: 58 kW K en V (bij delta T 10)
10 aansluitingen
• B 1369 mm – L 1150 mm – H 300 mm
• Debiet per box: 6250 l/h – per kring: 625 l/h
• Vermogen per box: 72 kW K en V (bij delta T 10)
12 aansluitingen
• B 1569 mm – L 1150 mm – H 300 mm
• Debiet per box: 7000 l/h – per kring: 625 l/h
• Vermogen per box: 81 kW K en V (bij delta T 10)
Bouwgroottes – dn20 (high flow)
8 aansluitingen
• B 1164 mm – L 1150 mm – H 300 mm
• Debiet per box: 10.000 l/h – per kring: 1250 l/h
• Vermogen per box: 116 kW K en V (bij delta T 10)
10 aansluitingen
• B 1369 mm – L 1150 mm – H 300 mm
• Debiet per box: 12.500 l/h – per kring: 1250 l/h
• Vermogen per box: 145 kW K en V (bij delta T 10)
12 aansluitingen
• B 1569 mm – L 1150 mm – H 300 mm
• Debiet per box: 14.000 l/h – per kring: 1250 l/h
• Vermogen per box: 163 kW K en V (bij delta T 10)
